0.前期准备
一台工作正常的 PVE 服务器， PVE 安装与配置方法参考我的系列文章 Proxmox VE 折腾手记 。
一台已经联网的 前置路由器 或 光猫 ，用于 RouterOS 系统激活。

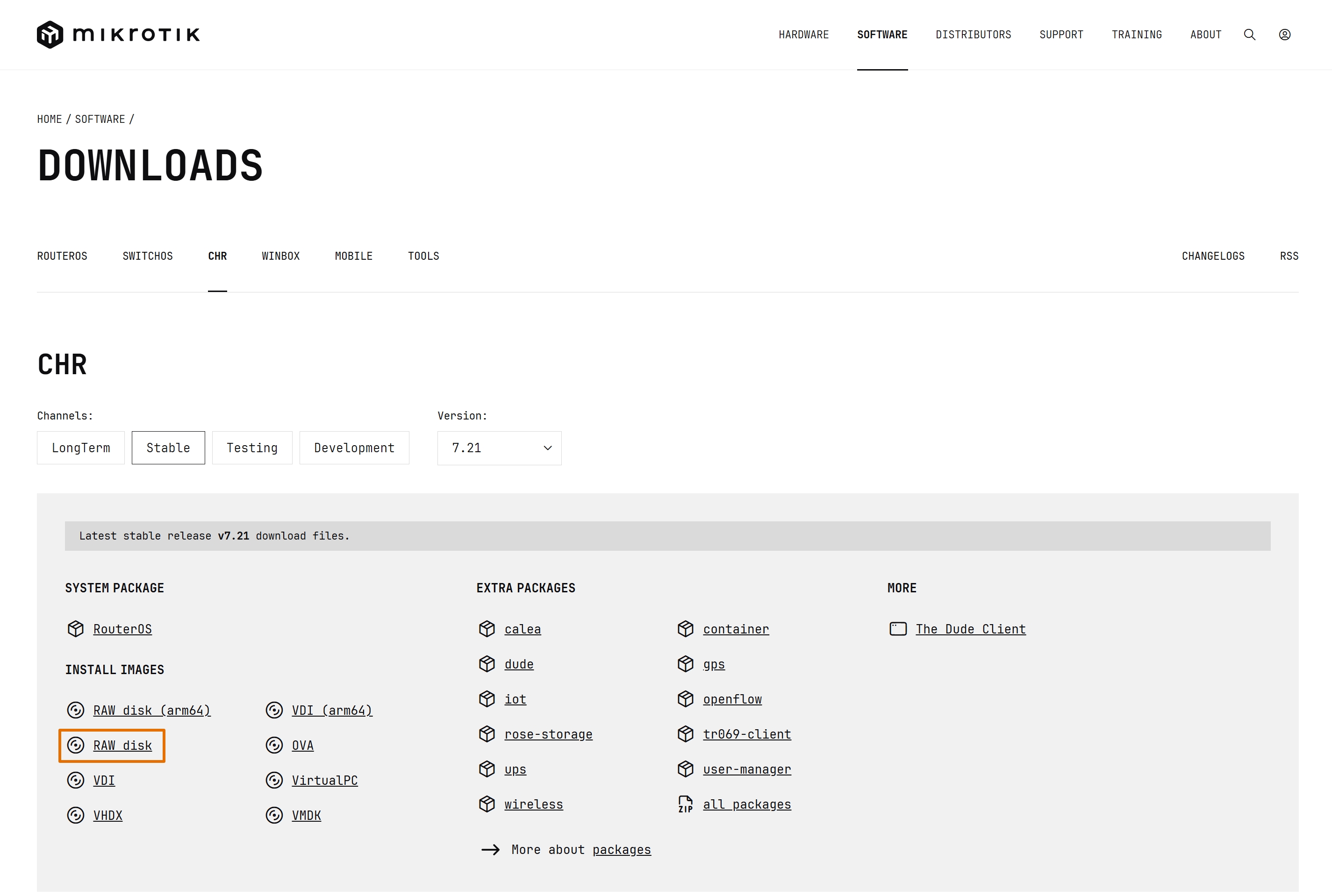

访问 RouterOS 的官网 Mikrotik 下载最新的 Winbox 软件、RouterOS 镜像以及镜像文件对应的校验信息。
Winbox:
RouterOS 镜像:
1.创建 RouterOS 虚拟机
1.1.常规
登录到 PVE 后台后，进入新建虚拟机流程，并打开底部 高级 选项。
节点 选择当前设备，VM ID 和 名称 可自定义。
启动/关机顺序 和 启动延时 可按需调整。
1.2.操作系统
操作系统 类别 选择 Linux 、内核 版本 选择 6.x - 2.6 Kernel 即可，且无需使用引导介质。
1.3.系统
显卡 选择 默认 ，机型 选择 q35 ，对 PCIE 直通设备有更好的支持。
新版的 RouterOS 对 Qemu Agent 支持良好，因此建议勾选 Qemu代理 选项。
如果后续使用过程中 RouterOS 不稳定 ，请保持 机型 选择 默认(i440fx) 。
1.4.磁盘
后续将导入 RouterOS 镜像文件并生成磁盘，因此移除所有自动添加的磁盘。
1.5.CPU
请根据物理设备 CPU 资源使用情况来分配 RouterOS CPU 资源。
CPU 类别 选择 host ，核心 根据物理 CPU 核心数进行酌情设置。
如果设备有多路 CPU 推荐启用 NUMA 。
如果设备 CPU 超分（Over-Commit） 比较严重，可适当将 CPU权重 参数翻倍，让 RouterOS 获得更多的 CPU 时间。
1.6.内存

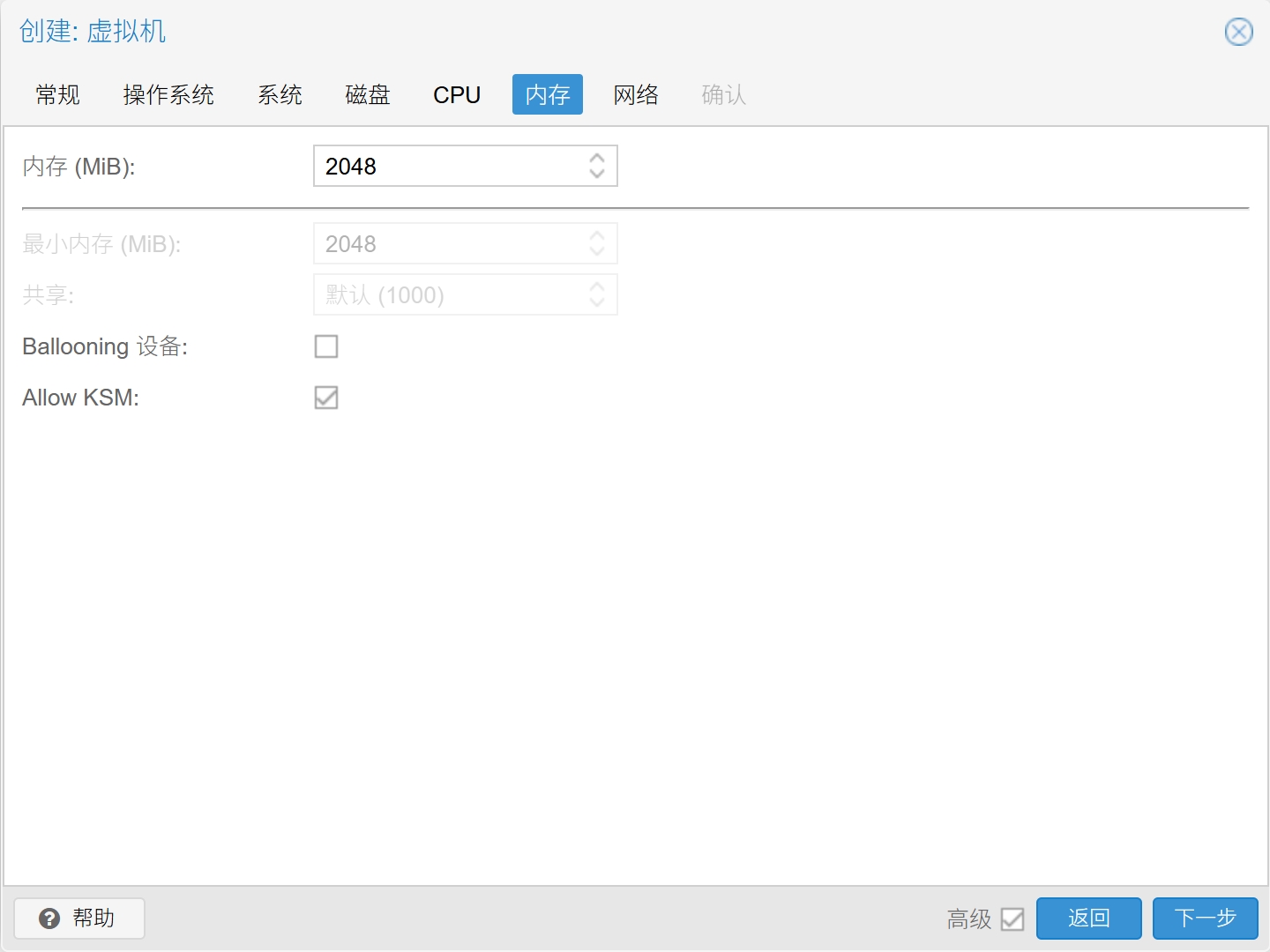

内存一般 2048MiB （ 2GB ）足够使用，关闭 Ballooning设备 选项。
1.7.网络
需要注意，当前页面只能设置单个网络设备，而网络设备的添加顺序将和 RouterOS 内部显示的网卡顺序一致。
因此，先仅添加 WAN 对应的网口（ 此处为 vmbr0 ），模型 选择 VirtIO ，并取消勾选 防火墙 选项。
对于使用硬件直通的小伙伴，可根据实际情况来修改此处网络设备选项。
推荐在 Multiqueue 处根据前面设置的 CPU 数量进行网卡多队列设置，设置比例为 1:1 。
即有 n 个 CPU 核心，此处多队列也设置为 n 。

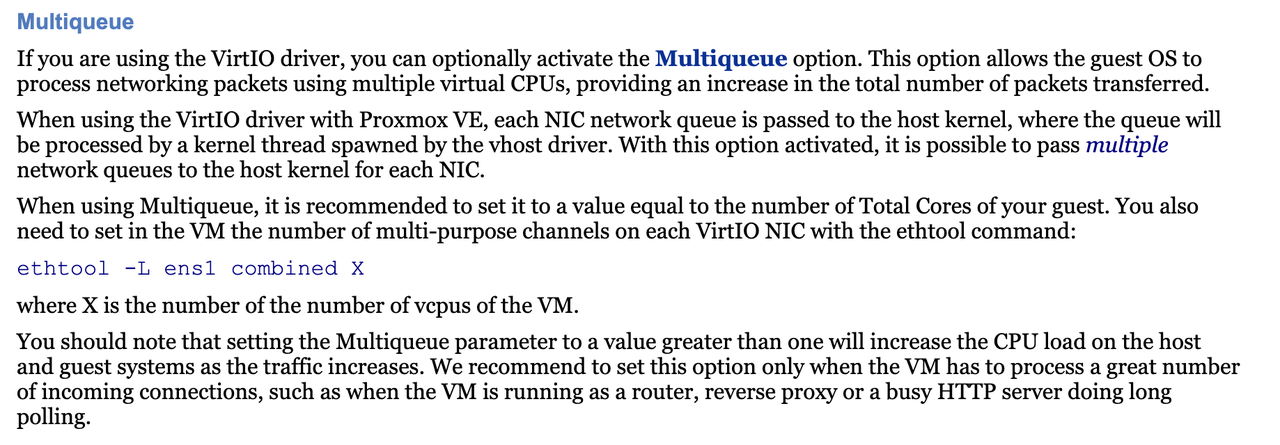

根据官方文档中对 Multiqueue 的描述：
因此，对于使用 VirtIO 网卡的虚拟机，特别是作为路由器使用且需处理大量带宽时，可以在一定程度上提高其网络吞吐性能。
但 RouterOS v6 版本对 Multiqueue 可能未良好支持，因此建议 RouterOS v7 及以上版本开启该选项。
1.8.确认

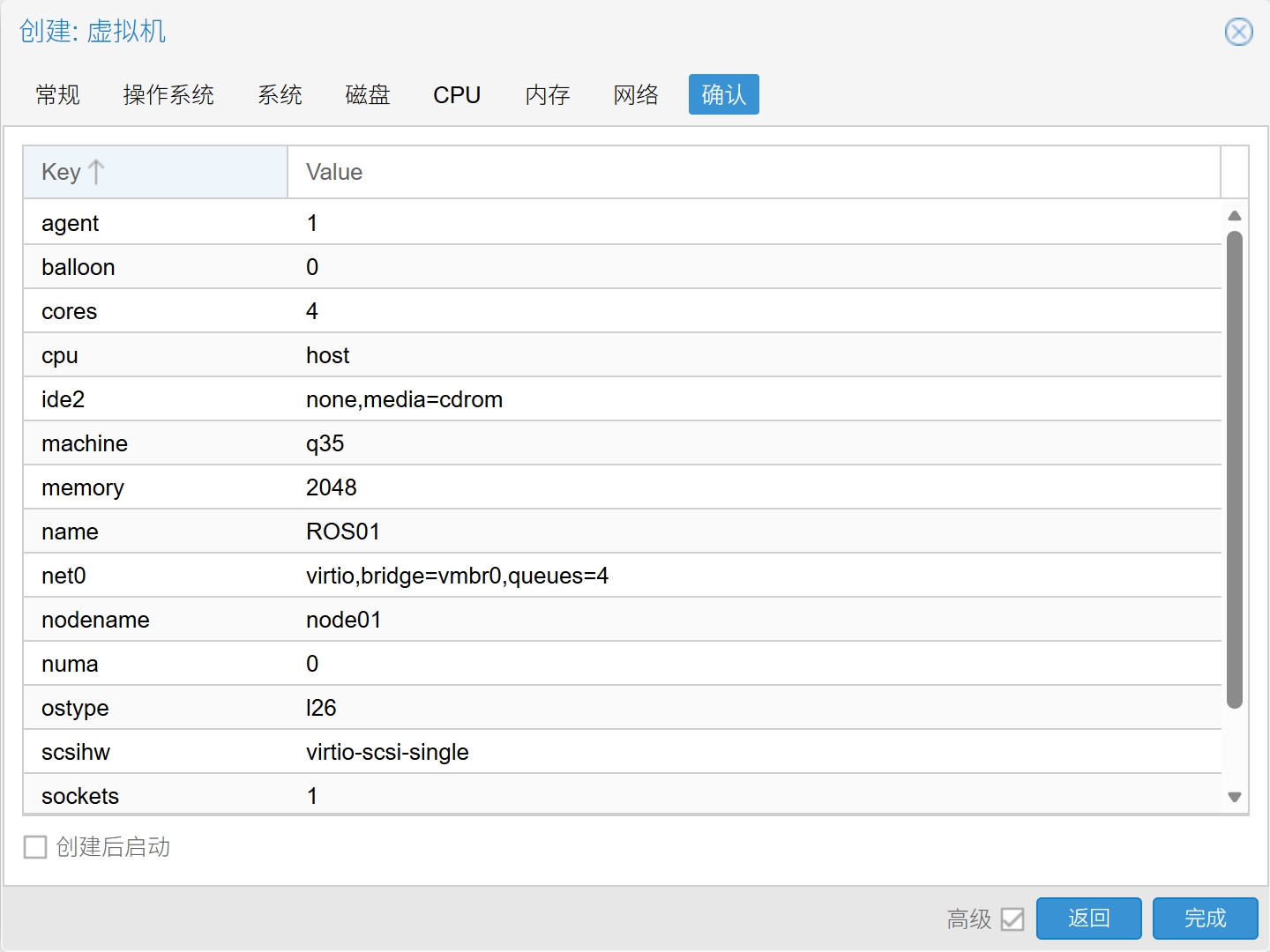

接下来查看设置总览，确认无误后，即可点击 完成 。
2.调整虚拟机硬件参数
此时，查看虚拟机详情页，可以看到刚创建好的虚拟机。
去掉 CD/DVD 驱动器后，开始添加网络设备。
重复添加网络设备，去掉防火墙，并增加网卡多队列参数后，示例如下：
3.创建 RouterOS 系统盘
3.1.上传镜像文件
使用终端工具登录到 PVE 服务器，在 /tmp 目录中创建一个目录用于下载 RouterOS 镜像文件。
## 创建目录
$ mkdir -p /tmp/RouterOS
## 进入目录
$ cd /tmp/RouterOS
## 下载 RouterOS 镜像文件
$ curl -LR -O https://download.mikrotik.com/routeros/7.21/chr-7.21.img.zip
镜像文件下载完成后，检查其 hash 信息。
## 检查文件是否存在
$ ls -lah
## 计算文件 hash
$ sha256sum chr-7.21.img.zip
#### 文件 hash 示例输出
644bb59b1479c670f482fab3e0284d1be8e2e70db40dec448db4ac531872272b chr-7.21.img.zip
将得到的 hash 值与官网提供的校验信息进行对比，确认无误后，再进行后续步骤。
由于镜像文件为 zip 压缩格式，无法直接使用，因此需要对其解压缩。
执行以下命令，解压出 img 格式镜像。
## 将镜像文件解压缩
$ unzip -q chr-7.21.img.zip
3.2.导入镜像文件
在创建 RouterOS 虚拟机时，曾指定了 VM ID，演示中为 101 。
使用该 VM ID 将 RouterOS 镜像导入 PVE 系统。
## 将 img 镜像导入虚拟机中
$ qm importdisk 101 chr-7.21.img local-lvm
#### img 镜像导入示例输出
unused0: successfully imported disk 'local-lvm:vm-101-disk-0'
3.3.调整虚拟机磁盘设置
磁盘导入成功后，虚拟机硬件列表中将显示一块未使用的磁盘设备，可鼠标 双击 该设备进行配置调整。
当宿主机使用 SSD 作为物理存储设备，并且虚拟磁盘采用 精简置备 （Thin Provisioning） 模式时，可考虑开启以下选项：
丢弃（Discard） 选项，有助于存储空间回收。SSD仿真（SSD Emulation） 选项，让虚拟机将虚拟磁盘视为SSD存储设备。
在弹出的对话框中，确认 IO thread 选项为 勾选 状态，并点击 添加 。
此时，磁盘大小为 128 MiB ，为了方便后续使用，需要对该磁盘空间进行扩容。
此处扩容后，在 RouterOS 虚拟机 初次启动 时，会根据磁盘空间自动扩容安装，所以无需担心。
选中该磁盘，然后点击 磁盘操作 的 调整大小 ：

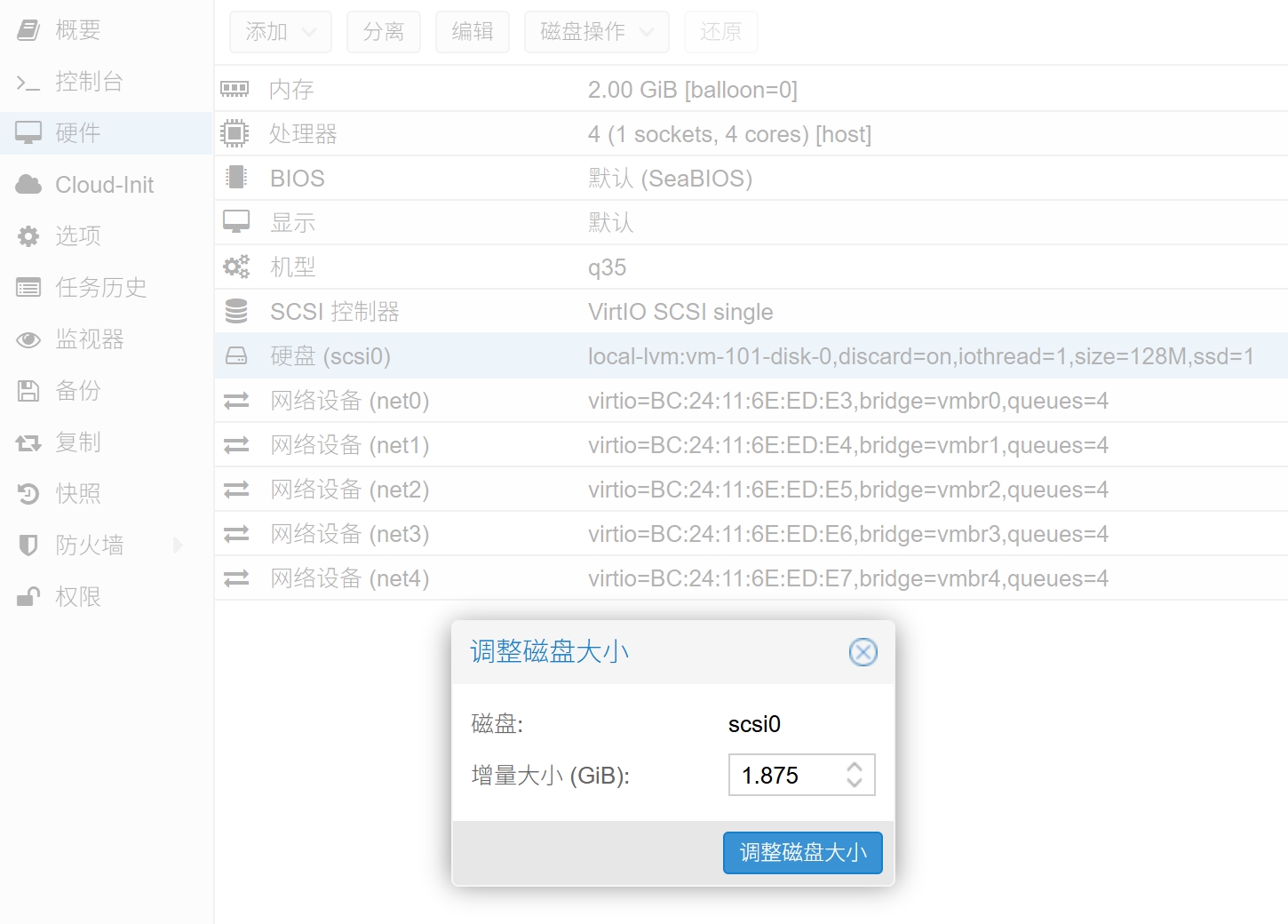

根据需要，扩容一定量的磁盘空间；本文作为演示，仅增加 1.875 GiB 的磁盘空间，并点击 调整磁盘大小 ：

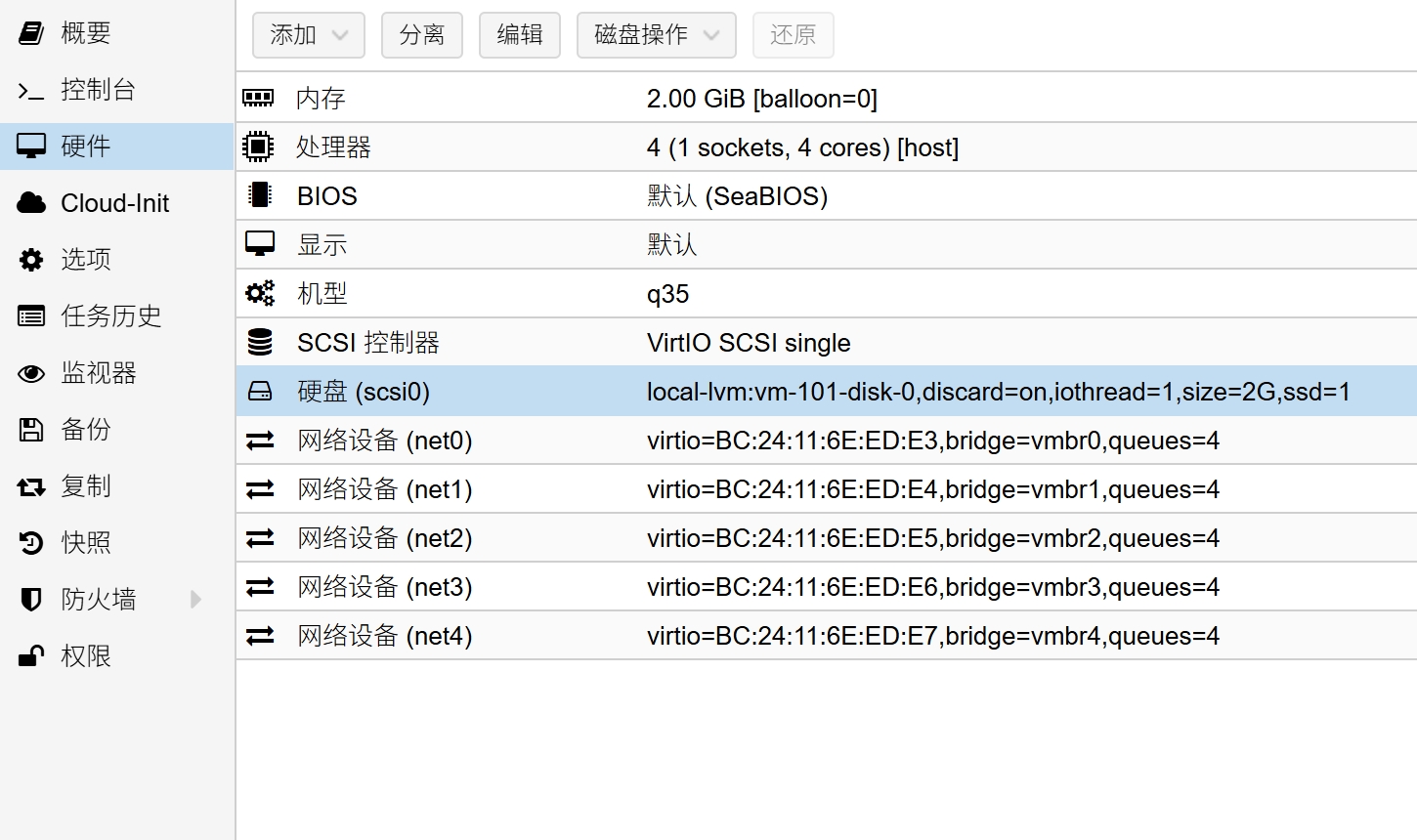

调整完成后，磁盘容量已被扩容。
4.创建 RouterOS 日志盘
RouterOS 的日志一般记录在内存中，当系统重启后，历史日志将会丢失。
而使用附加硬盘来记录 RouterOS 的日志，可在系统意外重启时看到历史日志，方便追溯问题。
点击顶部 添加 ，选择 硬盘 ：
总线/设备 选择 SCSI ，设备编号 PVE 会自动设置，演示中为 1 。
磁盘大小 根据 PVE 服务器资源剩余情况酌情设置，演示为 1 GiB 。
打开底部 高级 选项，并确认 IO thread 选项为 勾选 状态：
日志盘添加完成后，如图所示：
5.添加 VirtIO RNG
为确保系统拥有充足的可用熵，需为 RouterOS 虚拟机添加 VirtIO RNG 熵源。

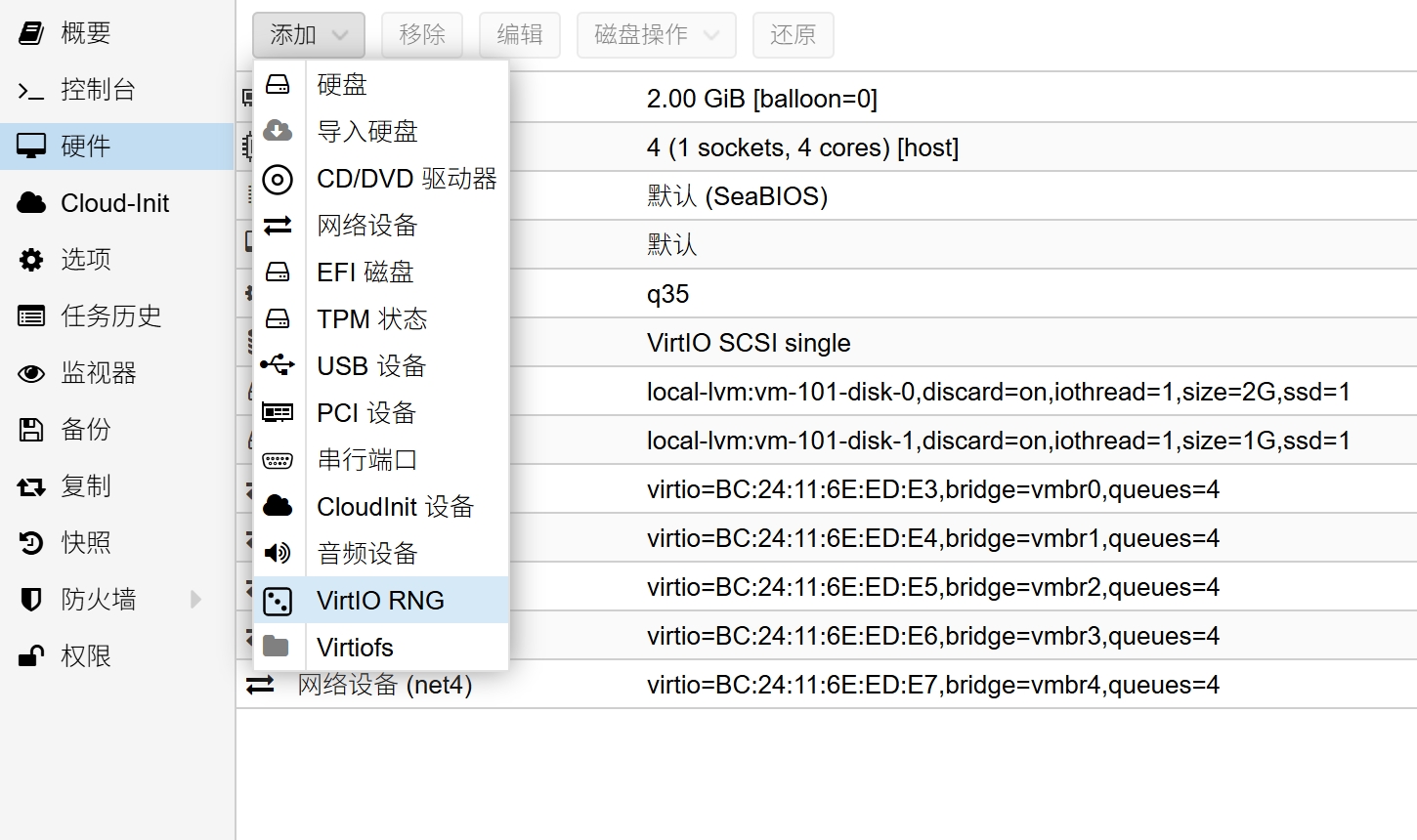

点击顶部 添加 菜单，选择 VirtIO RNG 。
熵源 选择 /dev/urandom ，其余参数保持默认即可。

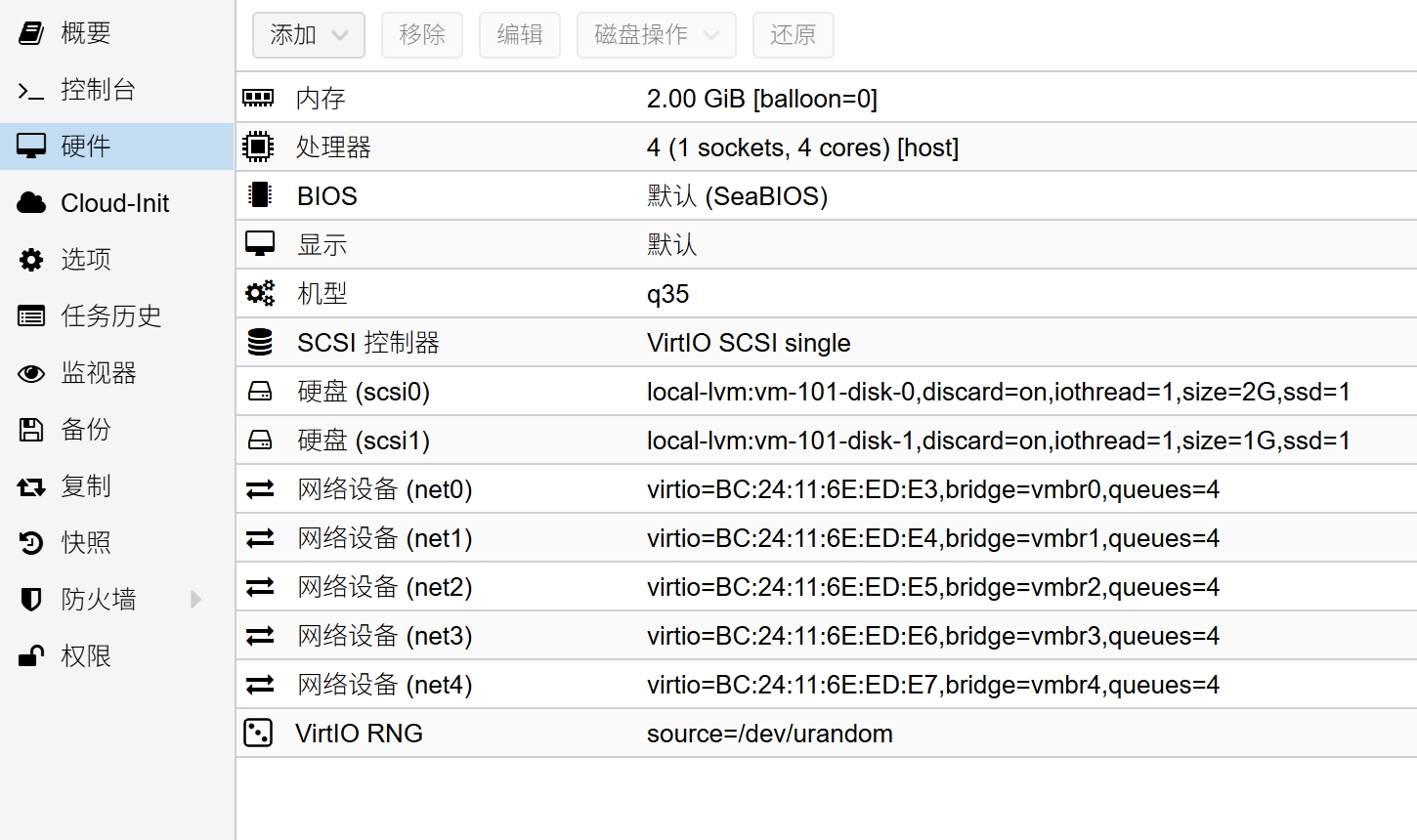

熵源硬件设备添加完成后，如图所示：
6.调整虚拟机配置参数
初创的 RouterOS 的配置参数如下，需要修改的部分有如下几个：
开机自启动（建议在 RouterOS 完全设置好之后再修改）
启动/关机顺序（建议在 RouterOS 完全设置好之后再修改）
引导顺序
使用平板指针
6.1.设置开机自启动

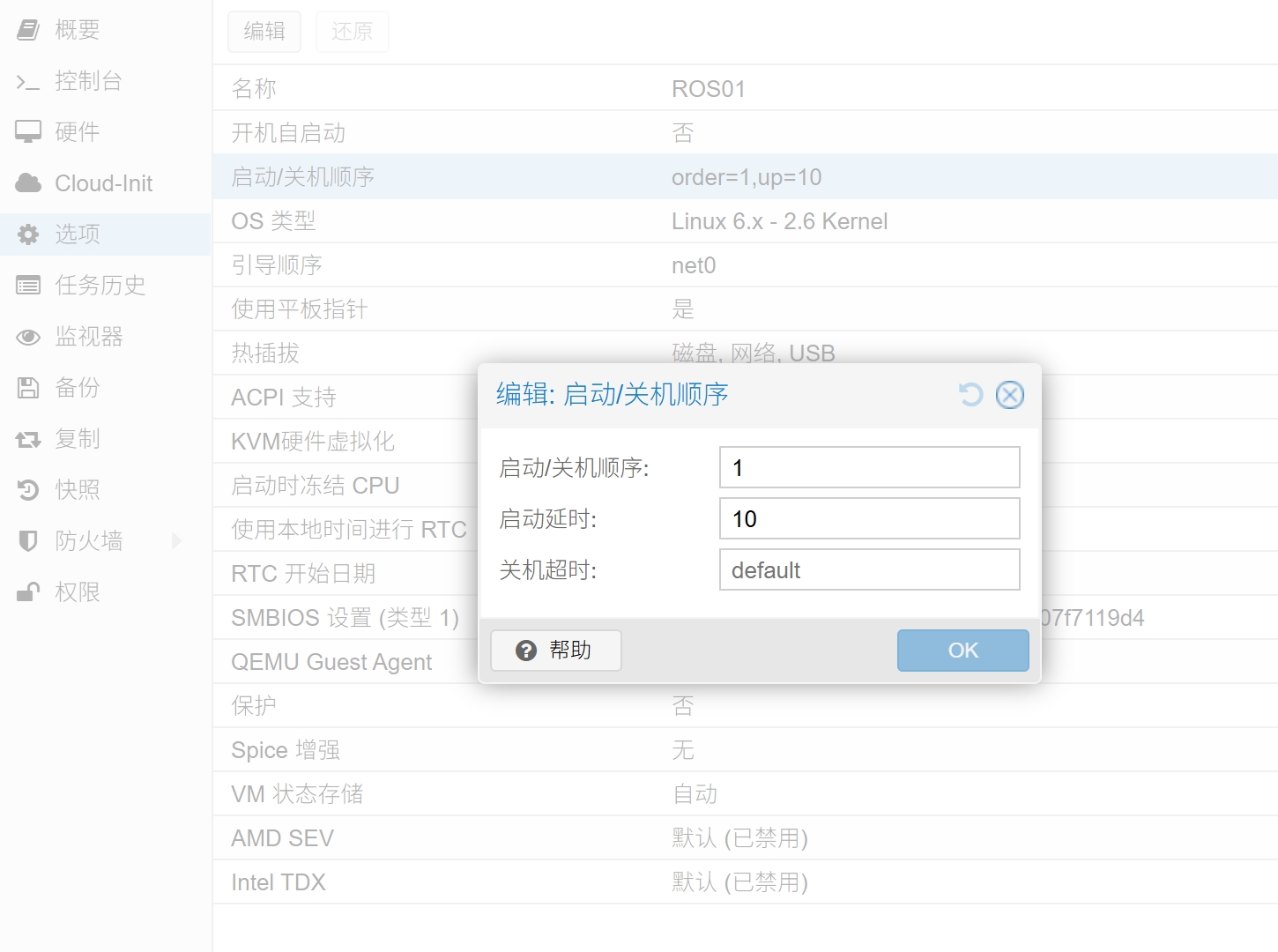

开机自启动设置为 “是” ，启动顺序推荐如下：
启动/关机顺序为1，表示该虚拟机第一个启动，最后一个关机。启动延时为10，表示该虚拟机启动后，延迟10秒再启动下一个虚拟机。
6.2.修改引导顺序
在 net0 设备处，取消勾选 “已启用” 复选框。
在 scsi0 设备处，勾选 “已启用” 复选框，并使用行首的排序功能，将该设备拖拽到第一个。
然后点击 OK 。
6.3.修改平板指针设置
关闭 使用平板指针 选项，可以一定程度上降低虚拟机的 CPU 使用率。
修改完成后，总体情况如下，等待 RouterOS 完全配置好，运行无异常之后，即可开启该虚拟机的 开机自启动 选项。
6.4.设置虚拟机备注信息
进入左侧虚拟机 概要 页面，修改虚拟机的备注信息。
# RouterOS
**核心用途**：主路由系统。
## 🔧 配置信息
- **IP地址**：`10.0.0.1` (静态)
- **操作系统**：RouterOS
- **资源配额**：4核CPU / 2GB内存 / 2GB系统磁盘 / 1GB磁盘
## 🔗 网络与服务
| 服务 | 端口 | 说明 |
|------|------|------|
| Web | 80 | WebUI |
| SSH | 22 | 仅限内网访问 |
| API | 8728 | API端口 |
> **备份策略**：每日凌晨X点执行快照备份。
7.虚拟机开机
接下来检验 RouterOS 虚拟机是否能正常启动，切换至虚拟机的 控制台 选项卡即可开机。
当前 RouterOS 尚未进行任何配置，不会对现有网络环境造成影响，但需留意后续配置细节：若 RouterOS 设置了内部网络接口桥接，而 PVE 环境中已有其他路由系统（例如 OPNsense 防火墙）在相同网络接口上启用桥接功能，可能会引发网络环路，导致网络无法正常访问。
待虚拟机启动后，若控制台显示如图所示内容，即表明 RouterOS 已安装成功。
RouterOS 的默认账户为 admin ，无需密码即可登录。
至此，RouterOS 虚拟机安装步骤完成。
